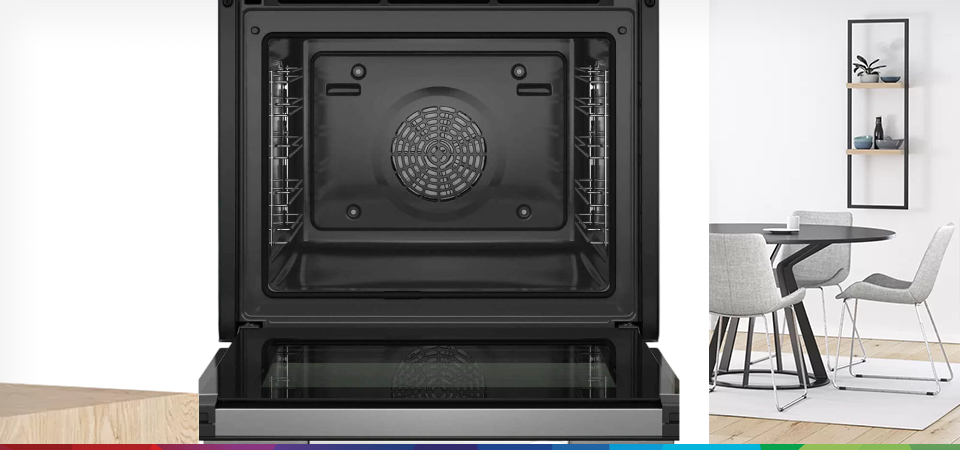

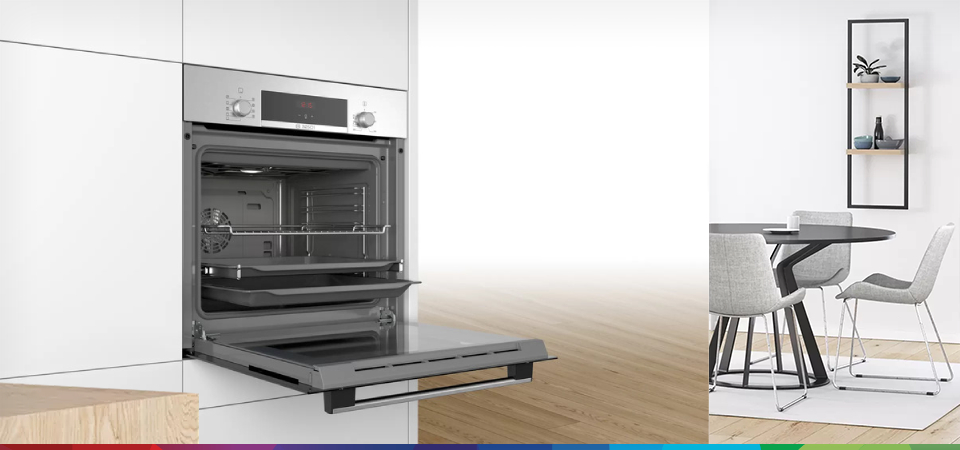

Замена ТЭНа духовых шкафов Bosch

Духовые шкафы Bosch — это сочетание инновационных технологий, высокого качества, удобства и эстетики. Их технологические компоненты отличаются надежностью благодаря сочетанию передовых технологий, строгого контроля на производстве и использования долговечных материалов.

Трубчатый электронагреватель (ТЭН) играет важнейшую роль в электрической духовке, обеспечивая необходимую температуру внутри рабочей камеры. В ходе использования ТЭН подвергается различным негативным воздействиям, таким как перегрев, естественный износ и физические повреждения, что может привести к его поломке. Если вы заметили, что духовой шкаф не греет или греет недостаточно хорошо, вероятнее всего, причина кроется в неисправности ТЭНа. В данной статье мы детально рассмотрим признаки поломки нагревательного элемента, а также предложим детальное руководство по его самостоятельной замене.

Признаки неисправности ТЭНа духового шкафа Bosch

ТЭН — это полый цилиндрический элемент, состоящий из металлической трубки, внутри которой расположен проводник высокого сопротивления. Он осуществляет трансформацию электроэнергии в тепловую, являясь важным компонентом электроплит.

Духовые шкафы Bosch комплектуются двумя нагревательными элементами: верхний предназначен для жарки, а нижний — для выпечки. Но, несмотря на разное расположение, у ТЭНов наблюдаются аналогичные неисправности.

Следующие признаки могут указывать на поломку ТЭНа:

• Отсутствие нагрева в духовом шкафу: несмотря на установленную температуру, духовка не нагревается до нужного уровня.
• Неоднородный прогрев продуктов: отдельные участки блюда, например, верх или низ, могут оставаться сырыми после приготовления.
• Появление запаха гари при включении духовки: это может свидетельствовать о проблемах с изоляцией ТЭНа или коротком замыкании.
• Увеличенное потребление электроэнергии духовым шкафом: поврежденный ТЭН способен повышать нагрузку на электрическую сеть.

Что нужно сделать перед началом работ

Прежде чем приступить к замене нагревательного элемента в духовом шкафу, необходимо предпринять ряд существенных мер:

• Во избежание риска удара электрическим током, отключите духовой шкаф от источника питания, вытащив вилку из розетки или выключив соответствующий автомат на электрощитке.
• Дайте духовому шкафу полностью остыть, чтобы предотвратить получение ожогов при манипуляциях с его внутренними компонентами.
• Соберите нужный инструментарий (отвертки различных типов, гаечные ключи, изоляционную ленту и прочее), а также новый ТЭН Bosch, соответствующий модели вашей духовки.
• Разместите инструменты и заготовленные материалы так, чтобы они находились под рукой. Убедитесь, что рабочая зона хорошо освещена и свободна от посторонних предметов.
• Рекомендуется иметь под рукой руководство по эксплуатации вашей конкретной модели духового шкафа для корректной разборки и подключения.
• При необходимости используйте защитные перчатки и очки для предотвращения возможных травм.
• Сделайте фотографии или ведите записи, чтобы правильно собрать духовой шкаф после завершения замены ТЭНа.

Инструкция по замене ТЭНа духового шкафа Bosch

Демонтаж дверцы

В конструкциях некоторых духовок замена нагревателя предусматривает его извлечение непосредственно изнутри камеры, в то время как другие модели требуют более сложного подхода — демонтажа задней панели корпуса с последующим разворотом всего устройства.

Если ваша модель позволяет заменить ТЭН непосредственно внутри рабочей камеры, для начала необходимо снять дверцу. Для этого выполните следующие шаги:

• Аккуратно распахните дверцу до конца и убедитесь, что она зафиксирована (если это предусмотрено конструкцией).
• Осмотрите нижнюю часть дверцы на предмет наличия фиксирующих элементов, таких как защелки или зажимы. В некоторых случаях дверца может удерживаться специальными петлями или роликами.
• Для освобождения дверцы необходимо отрегулировать положение шарниров или зажимов, подняв или опустив их. В отдельных моделях может потребоваться открутить винты, удерживающие петли.
• Возьмитесь за ручки дверцы и осторожно извлеките ее, двигая вверх или вниз, в зависимости от конструкции. Помните, что дверца может обладать значительным весом.
• После отсоединения всех фиксирующих элементов осторожно снимите дверцу и поместите ее на мягкую подстилку, чтобы избежать повреждений.

Снятие задней стенки

Разверните к себе духовой шкаф и открутите винты по периметру задней стенки. Откройте распределительную коробку и с помощью отвертки извлеките крепежные элементы. Ослабьте фиксаторы электрошнура. Аккуратно демонтируйте заднюю панель и отложите ее в сторону.

Отсоединение контактов

Электрический нагреватель крепится к корпусу плиты с помощью резьбового соединения и подсоединяется к электросети посредством шести проводов (количество может варьироваться). Четыре провода идут непосредственно к ТЭНу, один — к термопредохранителю, а оставшиеся служат контактами заземления. Сфотографируйте схему, чтобы при сборке правильно выполнить подключение нагревателя, исключая риск неправильного соединения проводов.

Для отсоединения проводов необходимо удерживать как контакт нагревательного элемента, так и контакт самого провода (соединение типа «штекер-гнездо»). Не тяните провод резкими движениями, поскольку существует высокий риск повреждения соединения. Рекомендуется применять специальные инструменты, например, плоскогубцы.

Извлечение старого ТЭНа

Аккуратно разъедините проводные соединения, идущие к нагревательному элементу. Ослабьте фиксирующие винты. Если вы демонтируете нижний ТЭН, уберите изоляционную пену. Когда нагреватель полностью освобожден, извлеките его из гнезда. Демонтаж старого ТЭНа должен происходить плавно и без каких-либо препятствий.

Установка нового нагревателя

Проверьте совместимость нового нагревательного элемента, обращая особое внимание на такие параметры, как мощность (Вт), способ фиксации, габариты и конфигурация. Соедините провода и установите ТЭН, обеспечив его надежное крепление в предназначенном месте. При замене нижнего ТЭНа также не забудьте вернуть на место изоляционную пену.

Проверка работы после замены

Собрав и подключив к сети духовой шкаф Bosch после замены ТЭНа, выберите подходящий режим нагрева (верхний или нижний) и установите желаемую температуру. Убедитесь в том, что:

• происходит нагрев и тепло распределяется равномерно;
• нет дыма и запаха гари;
• вентилятор конвекции работает должным образом;
• при достижении установленной температуры нагрев автоматически прекращается и восстанавливается по мере необходимости.

Когда не стоит заниматься заменой самостоятельно

Для осуществления ремонта электроприборов необходимы специальные знания. Некорректное подключение может привести к короткому замыканию, повреждению устройства или опасности для здоровья. Если вы не уверены в своих силах или не обладаете необходимыми навыками, рекомендуется обратиться к квалифицированному специалисту для безопасной и профессиональной замены нагревательного элемента.
